Un panel sencillo cortado con láser puede ser fácil de entender a partir de un PDF o DXF. Un gabinete soldado, un componente mecanizado por CNC o un armario ensamblado generalmente requieren más información antes de que el fabricante pueda ofrecer un presupuesto adecuado.
El objetivo no es preparar un paquete de documentos perfecto antes de contactar con un proveedor, sino asegurarse de que los detalles que afectan a la fabricación estén claros.
En YT Manufacturing trabajamos con piezas de chapa metálica, carcasas, armarios, estructuras soldadas, componentes mecanizados por CNC y productos ensamblados. Según los proyectos que recibimos, la siguiente información es la más útil para elaborar un presupuesto.

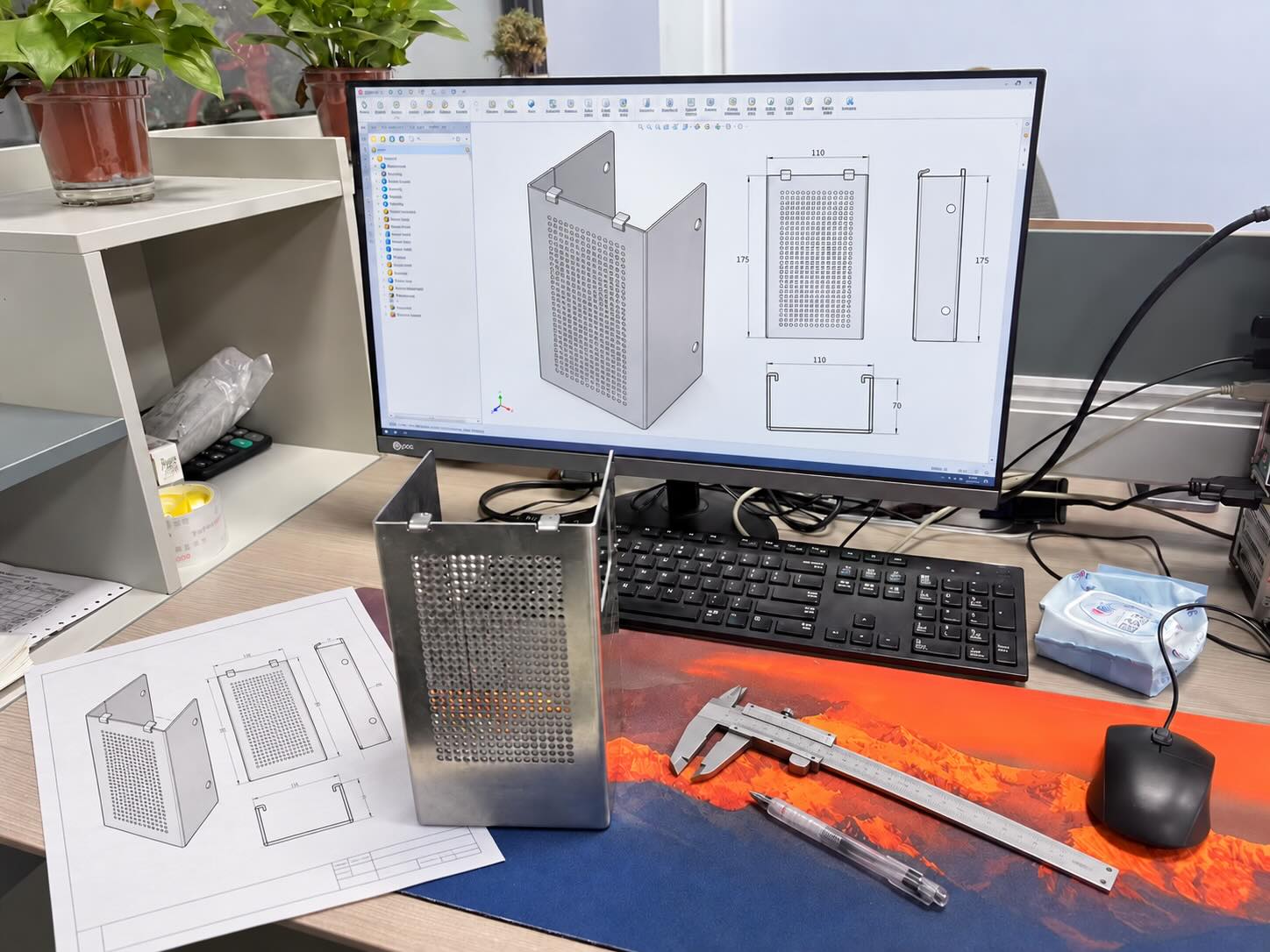

1. Empiece con un dibujo: cuando la pieza lo necesite.
Para productos sencillos, una foto de referencia, una muestra o las dimensiones básicas pueden ser suficientes para una primera conversación.
Pero una vez que una pieza incluye detalles que no se pueden juzgar solo por su apariencia, dibujo de ingeniería se vuelve necesario.
Algunos ejemplos típicos son:
• Posiciones de los agujeros
• Dimensiones de la curvatura
• Especificaciones de la rosca
• Interfaces de montaje
• Ubicaciones de soldadura
• Dimensiones críticas
• Espacios libres de montaje
Un dibujo bidimensional acotado suele ser la forma más clara de comunicar estos detalles.
En el caso de cerramientos, armarios y conjuntos prefabricados, también nos ayuda a comprender cómo deben encajar los paneles, las puertas, los soportes y los componentes internos.
Si su diseño ha pasado por varias revisiones, envíe la última versión aprobada e indique claramente el número de revisión. Citar un plano obsoleto puede generar trabajo innecesario para ambas partes.
2. Añadir un archivo STEP para piezas y ensamblajes complejos.
Para proyectos más complejos, un modelo 3D resulta muy útil.
Normalmente recomendamos STEP/STP para 3D El intercambio de archivos es ventajoso porque pueden abrirse con diferentes sistemas CAD y no depende de que ambas empresas utilicen la misma versión de software nativa.
Los archivos STEP son especialmente útiles para:
• Cajas de chapa metálica
• Armarios eléctricos
• Estructuras de máquinas
• Estructuras soldadas
• Piezas mecanizadas por CNC
• Ensamblajes de varias piezas
Archivos nativos de SolidWorks como SLDPRT y SLDASM También se puede revisar cuando esté disponible, pero STEP suele ser más sencillo para el intercambio de archivos entre proveedores y clientes.
Para Archivos 2D, PDF, DWG y DXF son de uso común. IGES/IGS También se puede revisar para geometría 3D seleccionada.
Para la mayoría de los proyectos de metal personalizados, la combinación más útil es:
Dibujo 2D acotado + modelo STEP/STP
El dibujo nos indica qué es lo que hay que controlar. El modelo 3D nos ayuda a comprender la estructura general.
3. Especifique el material con la mayor claridad posible.
El acero o el aluminio no siempre son suficientes para la producción.
Los distintos grados de materiales pueden comportarse de manera diferente durante el conformado, la soldadura, el mecanizado y el acabado.
Algunos ejemplos comunes son:
Acero al carbono y acero revestido
SPCC
DC01
SGCC
Q235
Q355
Acero inoxidable
201
304
316
Aluminio
5052
6061
Calificaciones especificadas por el proyecto
Si el material Ya ha sido aprobado por su equipo de ingeniería, incluya el grado exacto en la solicitud de cotización.
Si aún no se ha finalizado, indíquenos cómo se utilizará el producto. Los equipos de interior, las estructuras de exterior, los productos de consumo visibles y las aplicaciones marinas no tienen los mismos requisitos de materiales.
Posteriormente, se puede analizar un material junto con su estructura, el proceso de fabricación y el entorno al que está destinado.
4. Confirme el espesor de la lámina o placa.
El grosor influye en algo más que el coste del material.
También puede afectar a:
Rigidez
Flexibilidad
Soldadura
Instalación de hardware
Peso del producto
Asamblea
Si un mueble utiliza diferentes grosores para el cuerpo, la puerta, la placa de montaje y los soportes estructurales, indíquelo claramente en el dibujo o en la lista de materiales.
En el caso de placas mecanizadas o estructuras fabricadas de mayor tamaño, también se debe incluir el espesor de la placa o el tamaño inicial del material, cuando esta información esté disponible.
Un punto que vale la pena mencionar: usar metal más grueso no siempre es la mejor manera de mejorar la resistencia.
Las curvas, las nervaduras, los refuerzos, los soportes soldados y las trayectorias de carga pueden tener una influencia igualmente significativa en la estructura final.
5. Defina el acabado superficial.
Acabado superficial puede modificar tanto la secuencia de fabricación como el presupuesto.
Los acabados comunes incluyen:
Recubrimiento en polvo
Pintura húmeda
Acero inoxidable cepillado
Pulido
Anodizado
Galvanizado por inmersión en caliente
Acabado de envejecimiento natural
Recubrimientos especificados para el proyecto
Para productos visibles, también es útil definir:
Color
Nivel de brillo
Dirección del cepillado
Requisitos de superficie visible
Áreas que deben permanecer sin recubrimiento
Esto es importante para productos como quioscos de autoservicio, armarios eléctricos, chimeneas eléctricas y muebles de exterior, donde la superficie exterior forma parte del producto terminado.
Por ejemplo, la expresión "recubrimiento de polvo negro" aún deja margen para la interpretación. Si la apariencia es importante, es mejor utilizar un color RAL, una muestra aprobada u otra referencia acordada.
6. Indíquenos la cantidad que necesita.
La cantidad influye en la planificación de la producción.
Puede influir en:
Compra de materiales
Cortar y anidar
Tiempo de configuración
Dispositivos de soldadura
Acabado de superficies
Planificación del ensamblaje
Embalaje
Un prototipo de una sola pieza y un pedido repetido de 200 juegos pueden usar el mismo dibujo, pero el método de producción no será exactamente el mismo.
Si aún te encuentras en la fase de desarrollo, es útil proporcionar ambas cantidades.
Por ejemplo:
Prototipo: 1–3 conjuntos
Producción prevista: 100 juegos por pedido
Esto nos indica si la cotización actual es solo para verificación o si posteriormente podría pasar a la producción en serie.
7. Indique al proveedor qué piezas deben ensamblarse.
Esta es una de las áreas en las que las solicitudes de cotización suelen ser demasiado vagas.
Existe una gran diferencia entre suministrar una carcasa metálica vacía y suministrar una carcasa con el hardware, los componentes internos y el cableado ya instalados.
Dependiendo del proyecto, YT Manufacturing puede brindar soporte para:
Tuercas y espárragos PEM
Insertos roscados
Instalación de hardware
Montaje de componentes
Enrutamiento de cables
Cableado interno seleccionado
Ensamblaje mecánico
Para ensamblajes más complejos, lo siguiente resulta útil:
Plano de montaje
Lista de materiales
Lista de componentes
Diagrama de cableado
Fotos de referencia
Muestra física
Por ejemplo, en un proyecto de chimenea eléctricaEl alcance de la fabricación puede incluir no solo la carcasa metálica, sino también la instalación de la placa de control, la instalación de componentes LED, el cableado interno y el acabado final. asamblea.
Eso debe quedar claro antes de calcular el precio.
8. Explique cómo y dónde se utilizará el producto.
Una breve descripción de la aplicación puede evitar que se coticen materiales, acabados o métodos de fabricación incorrectos.
La información útil incluye:
Uso en interiores o exteriores
Entorno industrial
Medio ambiente marino
Limpieza frecuente
Superficies visibles orientadas al cliente
Integración de equipos eléctricos
Exposición a la intemperie al aire libre
Instalación estructural
No es necesario redactar un informe técnico extenso.
Una oración como por ejemplo:
"Este gabinete Se instalará en exteriores y contendrá componentes de control eléctrico.
Esto ya resulta mucho más útil que enviar únicamente un plano del mueble sin información sobre la aplicación.
Lo mismo se aplica a estructuras de montaje solar, muebles de exterior, estructuras para equipos médicos y terminales de autoservicio. La aplicación ayuda a explicar por qué ciertos materiales, acabados y detalles de diseño son importantes.
9. Marca las dimensiones que realmente importan.
No todas las dimensiones de una pieza de chapa metálica requieren el mismo nivel de control.
Si determinadas dimensiones afectan al montaje o al funcionamiento, márquelas claramente.
Algunos ejemplos típicos son:
• Posiciones de los orificios de montaje
• Superficies de referencia
• Interfaces de componentes
• Alineación de la puerta
• Superficies mecanizadas
• Patrones de agujeros
• Espacios libres de montaje
Esto es especialmente relevante para equipos de automatización, bastidores de máquinas y piezas que deben conectarse con componentes fabricados por otro proveedor.
Si se requiere un informe de inspección para ciertas dimensiones, menciónelo durante la etapa de solicitud de cotización.
Es mucho más fácil planificar el método de inspección antes de la producción que después de que las piezas ya se hayan fabricado.
10. Mencione los requisitos especiales de embalaje.
Nuestro presupuesto habitual se basa en el producto más el embalaje protector estándar, salvo que se indique lo contrario.
Por lo general, el flete no está incluido en el precio del producto y se negocia por separado según el destino, el volumen del envío y las condiciones de entrega.
Si su proyecto requiere un embalaje especial, indíquelo durante la fase de solicitud de presupuesto.
Algunos ejemplos son:
Cajas de cartón personalizadas para venta al por menor
Protección especial de espuma
Cajas de madera
Palets de alta resistencia
Embalaje protector individual
Protección adicional para el cristal
Protección de superficies para productos terminados
Embalaje especificado por el cliente
El embalaje especial puede implicar materiales, mano de obra o volumen de embalaje adicionales, por lo que debe calcularse por separado.
Esto es especialmente relevante para productos terminados como chimeneas eléctricas y muebles de exterior, donde el embalaje debe proteger tanto la estructura del producto como las superficies visibles.
¿Qué ocurre si el diseño aún no está terminado?
No todos los proyectos comienzan con un paquete completo de planos.
Algunas solicitudes de cotización comienzan con:
• Una foto de referencia
• Una muestra física
• Un boceto
• Un dibujo preliminar
• Un modelo 3D
• Una lista de materiales parcial
Eso está bien para una conversación inicial.
Para productos sencillos, una imagen de referencia y las dimensiones básicas pueden ser suficientes para comprender el requisito general.
Para piezas cuya estructura no sea evidente, o donde la posición de los orificios, las curvas, las roscas, las tolerancias o las interfaces de montaje sean importantes, normalmente se requerirán planos de ingeniería antes de poder elaborar un presupuesto preciso.
Lo más útil es decirnos qué se ha decidido ya y qué está aún por decidir.
Por ejemplo:
Material: no finalizado
Acabado: se prefiere el recubrimiento en polvo negro.
Cantidad: 50–100 juegos
Aplicación: equipos industriales de interior
Dibujo: versión preliminar
Eso nos da algo práctico con lo que trabajar.
Ejemplo 1: Solicitud de cotización para armario eléctrico
Una investigación útil para el gabinete podría incluir:
Dibujo 2D: PDF
Modelo 3D: PASO
Material: SPCC
Espesor: 1,5 mm / 2,0 mm
Finalizar: Recubrimiento en polvo, color RAL especificado
Cantidad: 50 juegos
AsambleaInstalación de la placa de montaje interna y los herrajes.
SolicitudEquipos eléctricos de interior
Si la posición de los puntos de entrada de cables, las aberturas de ventilación o los requisitos de montaje interno son importantes, también deben indicarse.
Esto permite que el presupuesto refleje el mueble real en lugar de una caja genérica de chapa metálica.
Ejemplo 2: Solicitud de cotización de pieza mecanizada por CNC
Para un componente mecanizado por CNC, la solicitud de cotización podría tener este aspecto:
Modelo 3D: PASO
Dibujo 2D: PDF
MaterialAluminio 6061
Cantidad: 20 / 100 / 500 unidades
Tolerancias críticas: Marcado en el dibujo
FinalizarAnodizado
InspecciónDimensiones críticas que deben registrarse
En este caso, la información sobre tolerancias puede tener un mayor impacto en el mecanizado y la inspección que el tamaño total de la pieza.
Ejemplo 3: Solicitud de cotización de producto OEM terminado
Para un producto terminado, como una chimenea eléctrica o un programa de muebles de exterior, la solicitud de cotización puede incluir:
• Dibujo del producto o muestra de referencia
• Dimensiones generales
• Material y acabado
• Lista de componentes
• Requisitos de montaje
• Cantidad objetivo
• Requisitos de embalaje
• Mercado objetivo o aplicación
Si el producto incluye componentes eléctricos o decorativos, también se deben proporcionar los requisitos de montaje y ensamblaje internos.
El embalaje protector estándar puede incluirse en el presupuesto del producto. El embalaje especial y el transporte se suelen consultar por separado.
Lista de verificación sencilla para solicitudes de cotización
Antes de enviar su consulta, compruebe si puede proporcionar lo siguiente:
• Dibujo 2D
• Archivo STEP/STP 3D
• Material y grado
• Espesor de la lámina o placa
• Acabado de la superficie y color
• Cantidad
• Requisitos de montaje
• Entorno de aplicación u operativo
• Tolerancias críticas
• Requisitos de inspección
• Requisitos especiales de embalaje, si los hubiera.
No es necesario que tenga todos los detalles finalizados antes de contactarnos.
Para productos sencillos, una imagen de referencia, una muestra o las dimensiones básicas pueden ser suficientes para iniciar la conversación. Para piezas con geometría poco clara o detalles de montaje críticos, normalmente se necesitarán planos de ingeniería antes de poder finalizar el presupuesto.
